Создание мнемосхемы
После того как вы настроили связь необходимо создать и настроить мнемосхему посредством следующих шагов:
Создание мнемосхемы

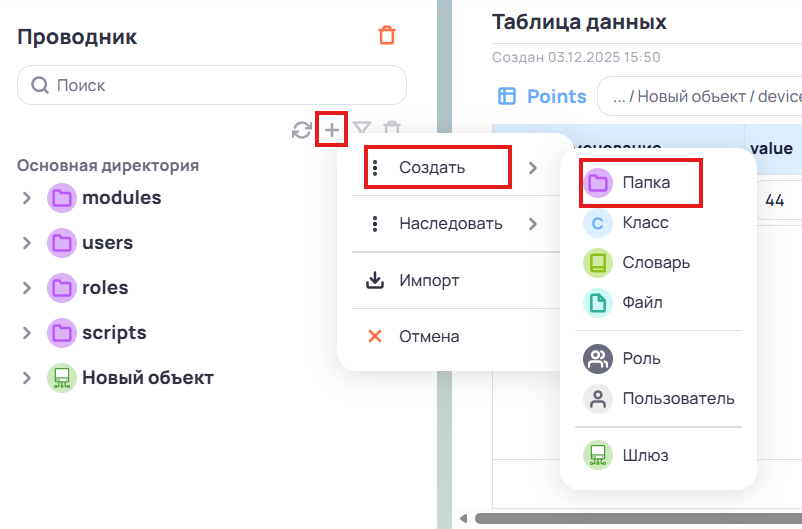

В КСИА.Архитектор создайте новую папку, для этого в Проводнике нажмите кнопку Добавить, выберите Создать->Папка.

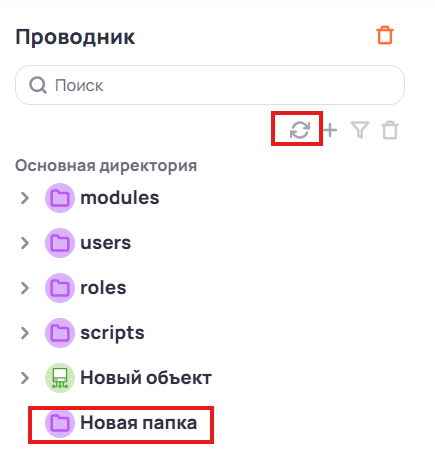

Созданная Новая папка отобразится в Проводнике, если папка не отобразилась нажмите кнопку Обновить в панели инструментов Проводника.

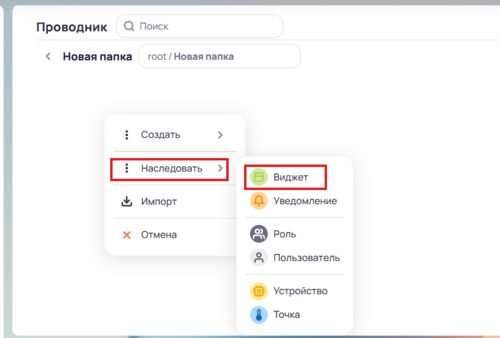

Откройте Новую папку, в Новой папке в пустом месте нажатием правой клавишей мыши вызовите контекстное меню и выберите Наследовать->Виджет.

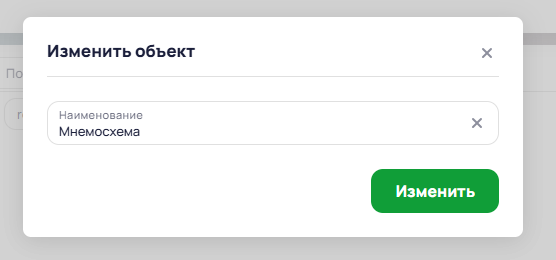

В появившемся окне введите название Мнемосхема и нажмите кнопку Изменить.

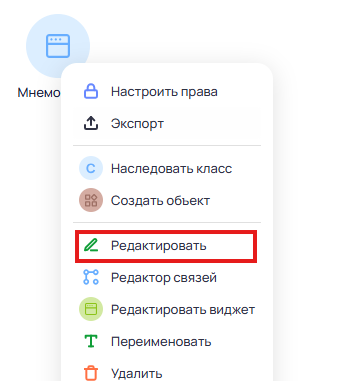

У добавленного класса Мнемосхема нажатием правой клавишей мыши вызовите контекстное меню и выберите Редактировать.

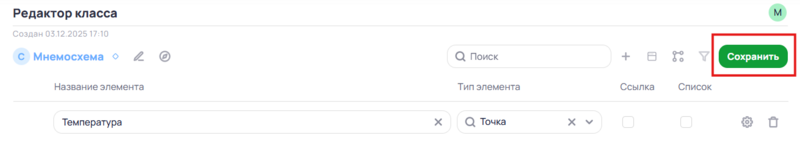

В открывшемся Редакторе класса создайте новый элемент нажав на кнопку Добавить.

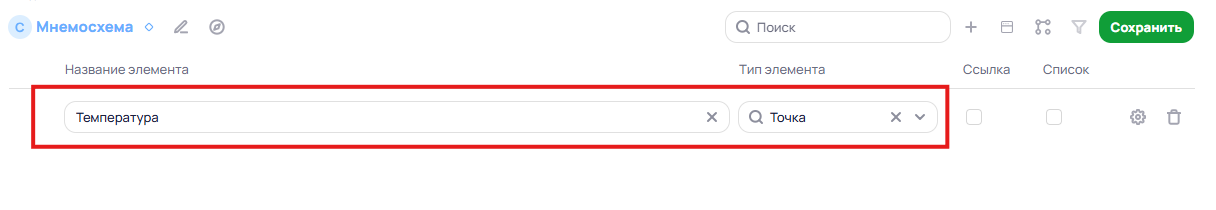

Введите название элемента Температура. Выберите тип элемента Точка.
Нажмите кнопку Сохранить.

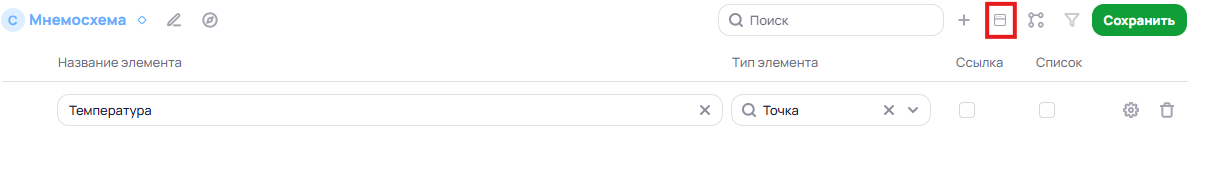

Перейдите в Редактор Виджета нажав на кнопку на панели инструментов.

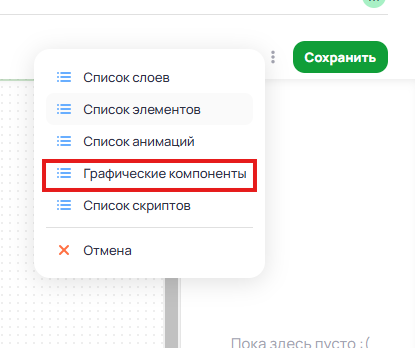

Вызовите меню с списками элементов нажав на кнопку на панели инструментов. Выберите Графические компоненты.

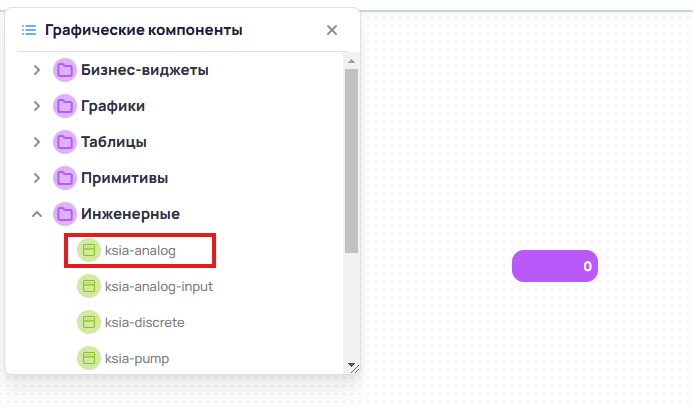

В появившемся списке раскройте вкладку Инженерные и зажав левую клавишу мыши перенесите элемент ksia-analog на слой.
Нажмите левой клавишей мыши на добавленный элемент.

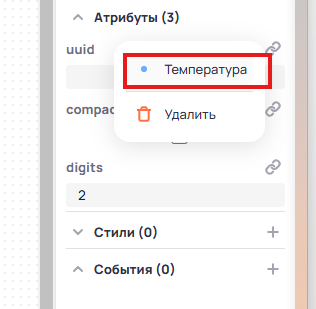

В правой части окна раскройте вкладку Атрибуты и у поля UUID нажмите на кнопку, в раскрывшемся списке выбрать Температура.

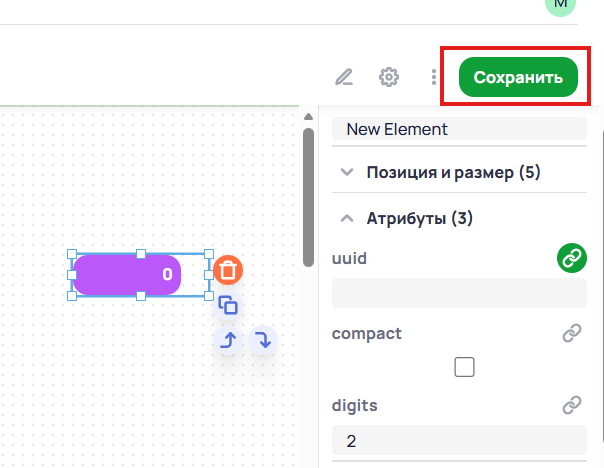

На панели инструментов нажмите на кнопку Сохранить.

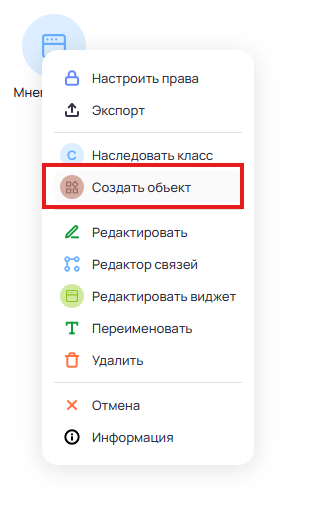

В Проводнике откройте созданную папку Новая папка, нажатием правой клавишей мыши вызовите контекстное меню у класса Мнемосхема и нажмите Создать объект.

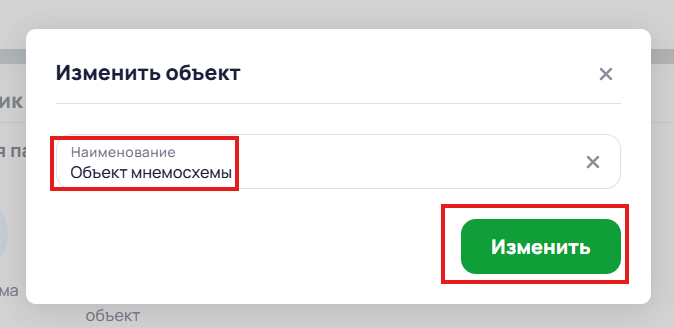

В появившемся окне введите название Объект мнемосхемы, нажмите кнопку Изменить.

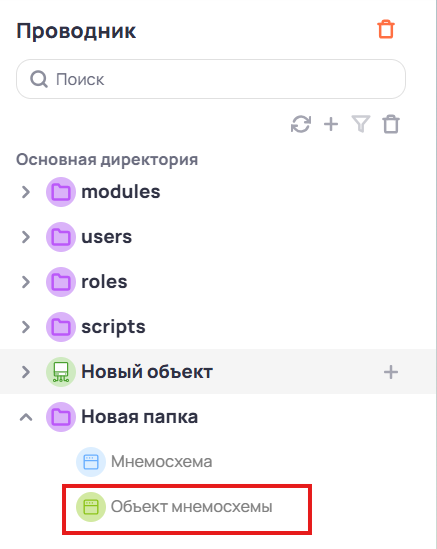

Рядом с классом Мнемосхема появился объект класса Объект мнемосхемы.
Настройка отображения мнемосхемы

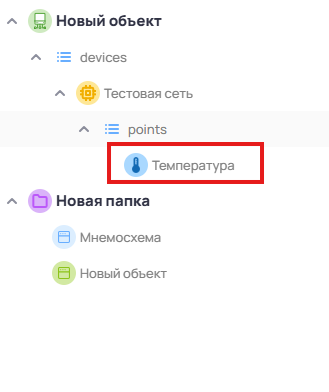

В Проводнике раскройте вкладку шлюза Новый объект и откройте созданную точку Температура.

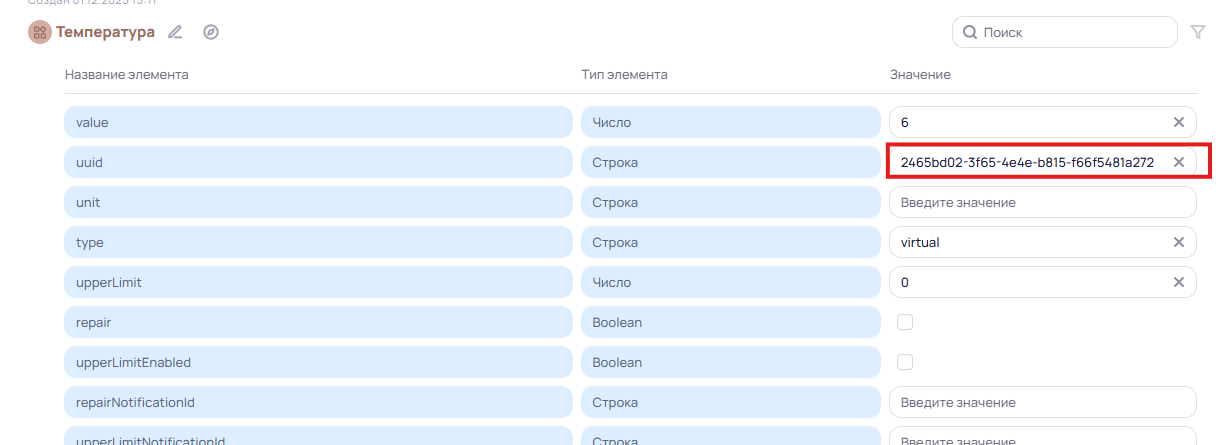

Скопируйте значение элемента UUID.

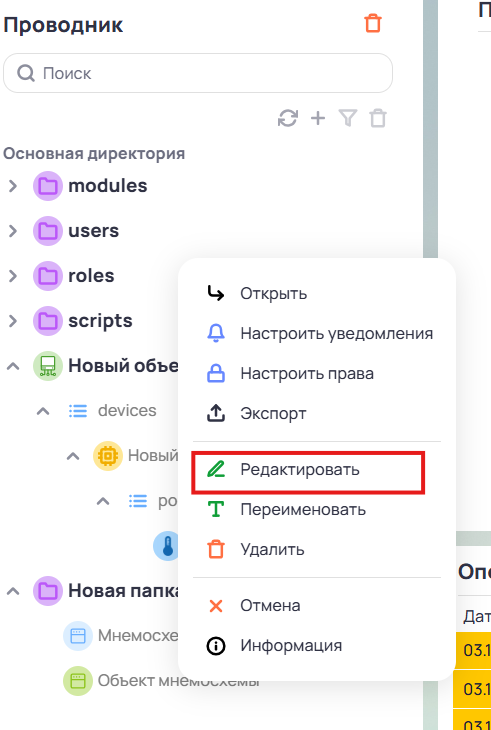

В проводнике раскройте вкладку Новая папка, вызовите нажатием правой клавиши мыши контекстное меню у Объекта мнемосхемы, выберите Редактировать.

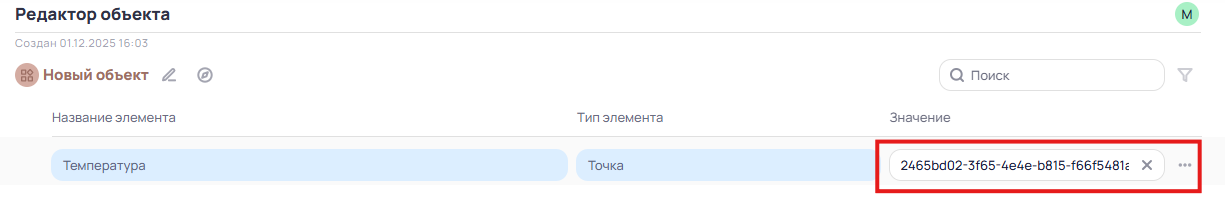

В открывшемся редакторе объекта вставьте скопированное значение.
Запустите Объект мнемосхемы.

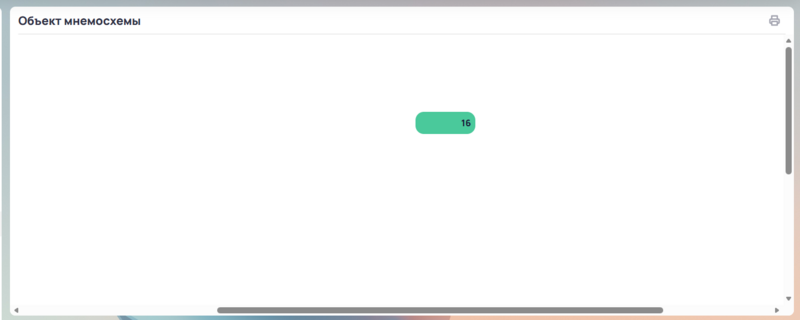

Откроется созданная мнемосхема с значением с виртуального устройства.
