Знакомство с интерфейсом «КНС»

Тестовый стенд представляет собой демонстрационный проект Канализационная насосная станция (КНС) с эмулированным оборудованием. Стенд предназначен для ознакомления с интерфейсом, отработки навыков управления и настройки системы без подключения к реальному оборудованию.

На тестовом стенде доступны два режима:

1. Режим «для Оператора» — предназначен для мониторинга параметров работы станции, просмотра текущих показателей (уровень, температура, расход, давление) и управления насосами в рамках заданных уставок. Оператор может переключать насосы, менять режим работы (автоматический / ручной).
2. Режим «для Инженера» — настройка рабочей области с расширенным функционалом, позволяющим не только управлять станцией, но и редактировать саму мнемосхему: изменять состав отображаемых элементов, добавлять новые параметры, настраивать визуальное представление и логику работы виджетов.

Режим «для Оператора»

Для начала работы зайдите на тестовый стенд. Для этого:

1. Перейдите по ссылке: http://31.130.147.132:8080/
2. Введите логин: asue
3. Введите пароль: 123456

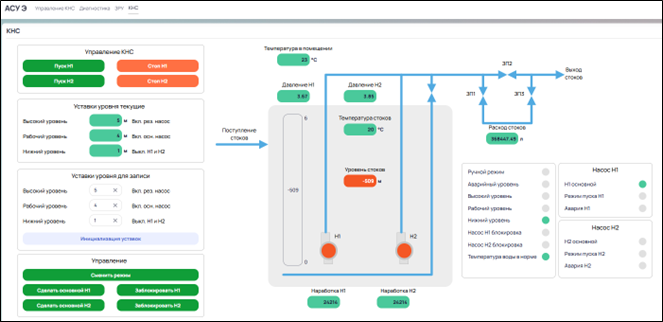

После входа вы попадете на демонстрационный проект КНС. Здесь собраны виджеты: управление КНС, уставки уровня текущие, уставки уровня для записи, управление, мнемосхема КНС.

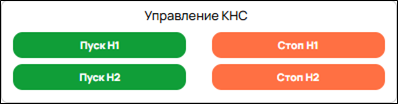

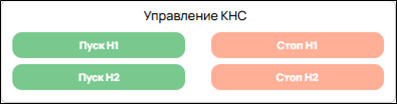

Виджет «Управление КНС»

Виджет предназначен для управления насосной станцией. В ручном режиме доступно управление насосами. В автоматическом режиме элементы управления заблокированы, управление осуществляется по уставкам уровня.

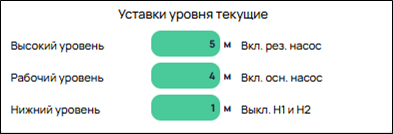

Виджет «Уставки уровня текущие»

Виджет отображает текущие параметры работы насосов.

• Параметр Высокий уровень предназначен для активации резервного насоса. При превышении рабочего уровня и неспособности основного насоса снизить уровень стоков, при достижении заданного значения запускается резервный насос. Параметр обеспечивает обработку пиковых нагрузок.
• Параметр Рабочий уровень предназначен для активации основного насоса. Когда уровень стоков превышает заданный параметр в работу включается основной насос для понижения уровня стоков в резервуаре.
• Параметр Нижний уровень предназначен для деактивации основного и резервного насосов. Когда уровень стоков в резервуаре понизится до нижнего уровня, тогда работа насосов прекратится.

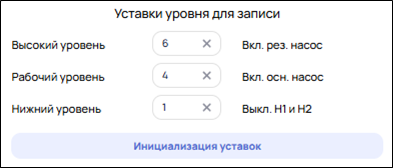

Виджет «Уставки уровня для записи»

Предназначен для настройки пороговых значений уровня стоков, при которых автоматически включаются или отключаются насосы.

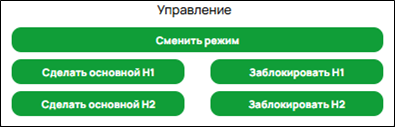

Виджет «Управление»

Предназначен для выбора режима работы системы и управления состоянием насосов.

• Кнопка Сменить режим. Переключение между автоматическим и ручным режимом работы системы.
• Кнопка Сделать основной Н1. Назначение основным насоса №1.
• Кнопка Сделать основной Н2. Назначение основным насоса №2.
• Кнопка Заблокировать Н1. Блокировка работы насоса №1.
• Кнопка Заблокировать Н2. Блокировка работы насоса №2.

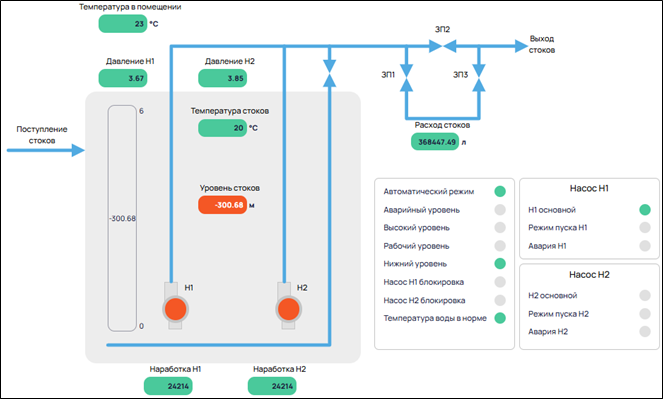

Виджет «Мнемосхема КНС»

Предназначен для визуального контроля состояния оборудования и параметров работы насосной станции в реальном времени. Он отображает расположение и статус работы элементов, статус работы системы, текущий уровень, температуру и расход стоков, температуру в помещении, давление в основном и резервном насосе, а также наработку насосов.

Режим «для Инженера»

Чтобы внести изменения в проект, необходимо переключиться на рабочую область №2. Рабочая область №2 открывает доступ к редактированию проекта — в отличие от стандартной рабочей области, где изменения заблокированы. Для этого:

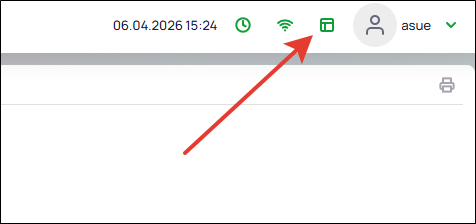

1. Нажмите кнопку Настройка рабочего пространства в правом верхнем углу экрана .



2. Добавьте новую рабочую область с помощью кнопки

3. Перейдите в новую рабочую область.

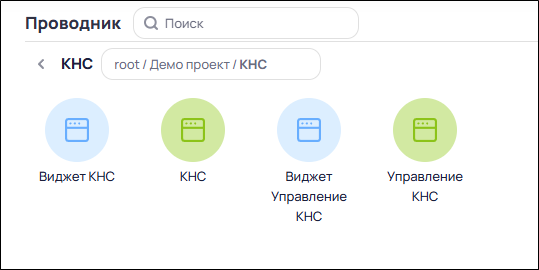

В новой рабочей области будет открыт доступ к изменениям проекта. Чтобы перейти в проект КНС, в проводнике откройте одноименную папку. После перехода в проводнике станет доступно все содержимое проекта.

Добавление датчика температуры

Чтобы добавить датчик уличной температуры на мнемосхему:

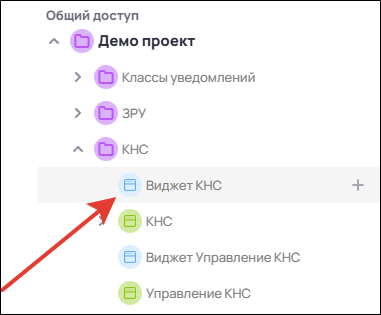

1. В корне целевой папки откройте Виджет КНС.

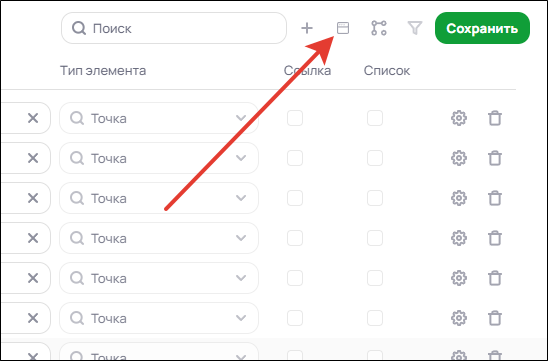

2. В открывшемся окне Редактор класса перейдите в Редактор виджета.

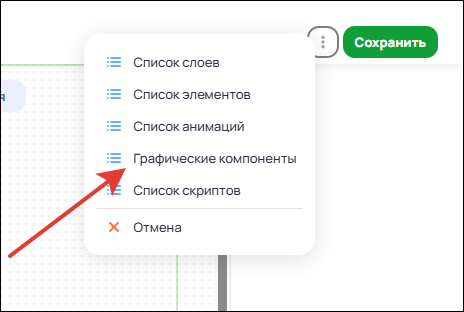

3. Добавьте графический компонент. Нажмите на кнопку в правом верхнем углу редактора. В выпадающем меню выберите пункт Графические компоненты.



4. Из папки Инженерные перетащите на мнемосхему элемент ksia-analog.

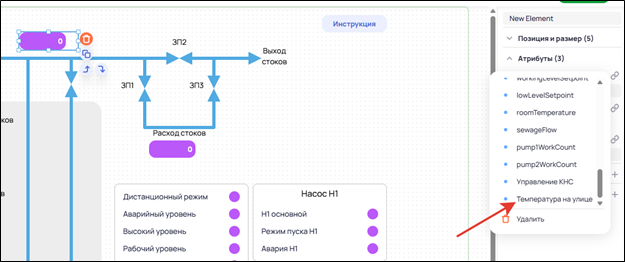

5. Нажмите на новый элемент, который появился на мнемосхеме. Справа откроется панель с параметрами нового элемента. В блоке Атрибуты у параметра UUID нажмите кнопку и выберите UUID датчика Температура на улице.

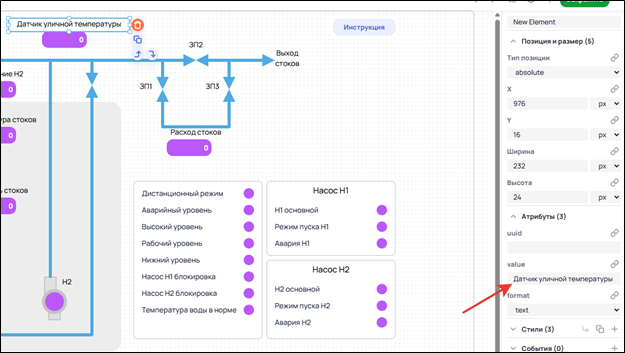

6. Нажмите на кнопку в правом верхнем углу редактора. В выпадающем меню выберите пункт Графические компоненты. Из папки Примитивы перетащите к датчику температуры элемент ksia-text-field. В блоке Атрибуты у параметра value введите название датчика.

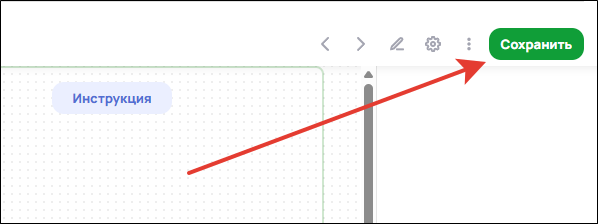

7. Нажмите кнопку Сохранить. Новый датчик будет добавлен на мнемосхему оператора.



Для перехода в режим Оператора переключитесь на рабочую область №1.
