Создание виртуального устройства в КСИА.Шлюз
Для создания виртуального устройства необходимо выполнить следующие шаги:
Открыть приложение КСИА.Шлюз через браузер
Откройте браузер (MS Edge, Google Chrome, Yandex Browser). В адресной строке введите ip-адрес сервера КСИА Шлюз : порт.
При отсутствии данных об ip-адресе и порта запросите их у администратора системы
Пример адреса:

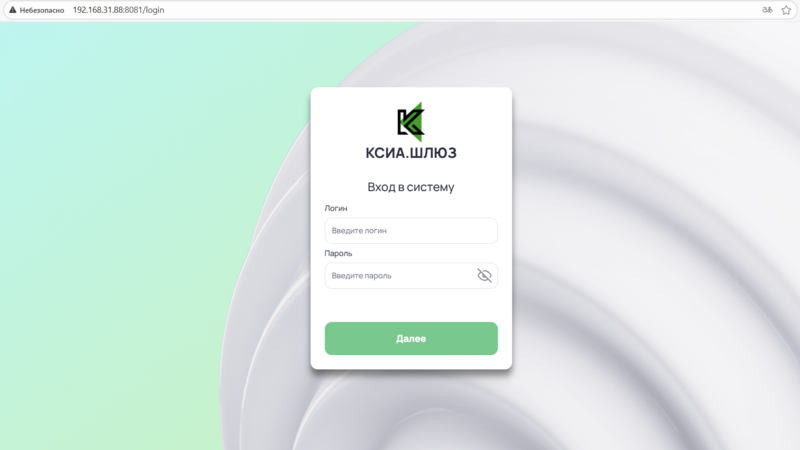

Нажмите клавишу Enter после чего откроется Окно Авторизации КСИА.Шлюз.
В Окне Авторизации необходимо ввести ваш логин и пароль и нажать кнопку Далее.
При отсутствии логина и пароля обратитесь к администратору системы

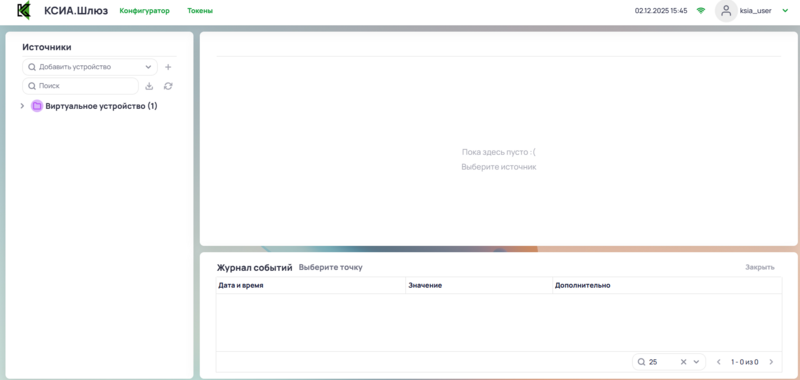

Перед вами открылось главное окно программы КСИА.Шлюз.
Добавить новое устройство

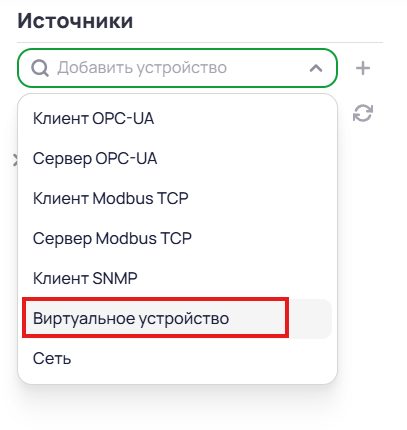

В правой части окна в блоке Источники в строке Добавить источники раскройте список и выберите Виртуальное устройство.
Виртуальное устройство — это программная абстракция, представляющая источник данных для сбора

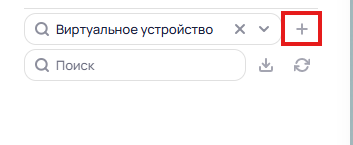

В строке появилось название устройства Виртуальной устройство. Далее нажмите кнопку Добавить устройство.

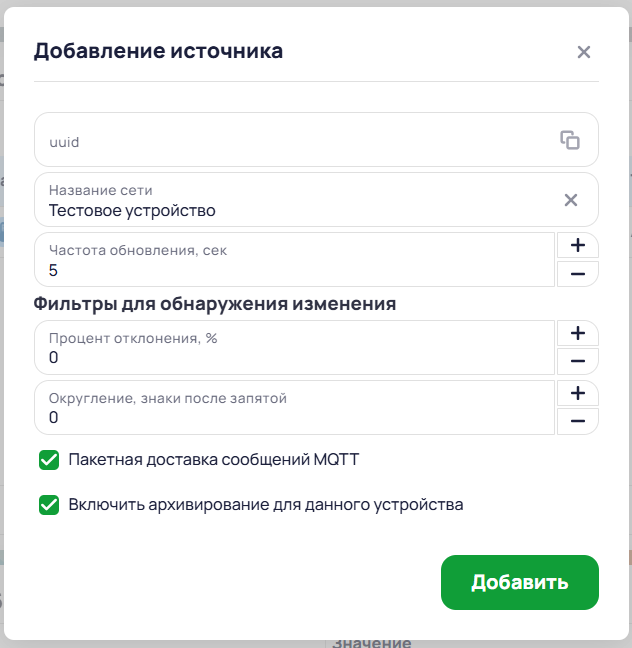

Поверх главного окна отобразилось окно Добавление источника. В этом окне введите название сети Тестовое устройство и нажмите кнопку Добавить.
Добавить новую точку
После добавления устройства в центральной части окна отобразится созданное устройство.

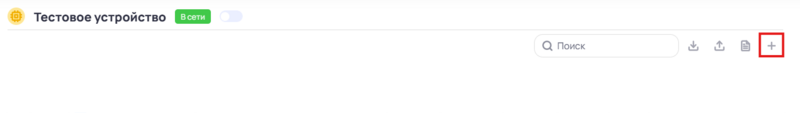

На панели инструментов нажмите кнопку Добавить.

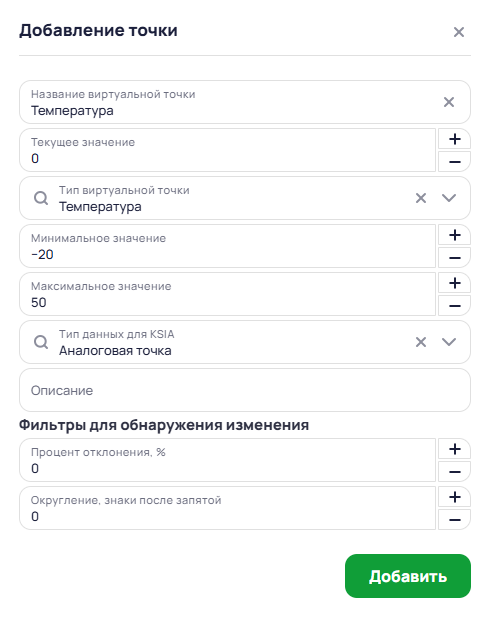

Выберите Виртуальная точка. Откроется окно Добавление точки.
Заполните следующие поля:
- В поле "Название виртуальной точки" введите название "Температура".
- В поле "Тип виртуальной точки" выберите значение "Температура".
- В поле "Минимальное значение" установите -20.
- В поле "Максимальное значение" установите 50.
- В поле "Тип данных для KSIA" выберите значение "Аналоговая точка".
Нажмите кнопку Добавить.

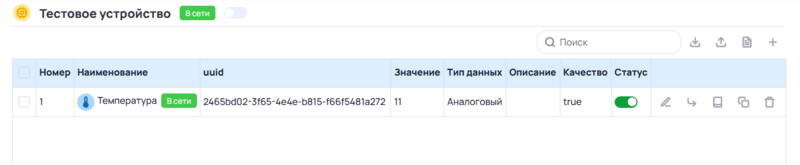

После добавления точка отобразится на экране Тестовое устройство.

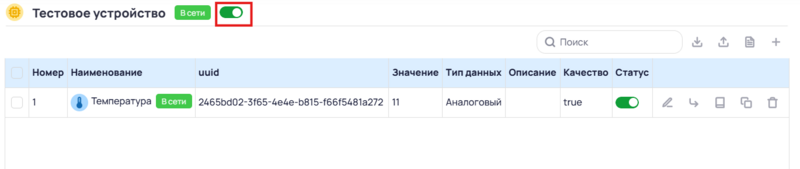

Включите устройство в сеть нажав на переключатель рядом с названием устройства.
Вы добавили новое виртуальное устройство и настроили точку для вывода данных.
После включения устройства не закрывайте **КСИА.Шлюз**.
